螺旋輸送機的機構組成「圖解」

　　螺旋輸送機主要是依靠電機帶動來進行螺旋回轉來實現物料輸送的目的，為了能夠讓大家更加清晰的認識并了解螺旋輸送機設備，接下來我們就來簡單的介紹下設備的結構：

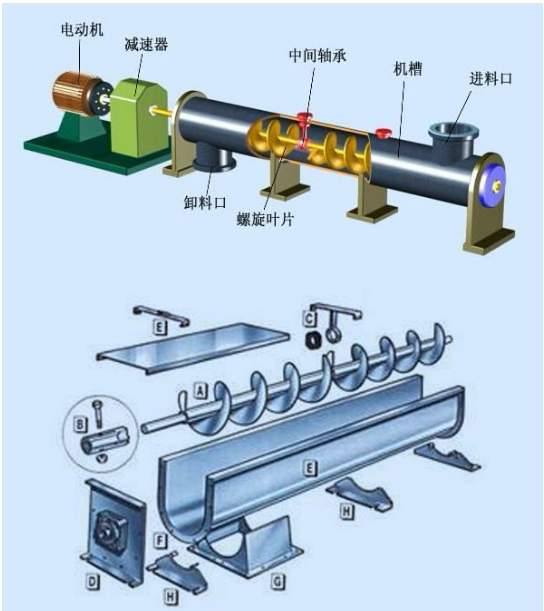

　　螺旋輸送機是由由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成的。
　　1、驅動裝置
　　由電機與減速機組成。 驅動電機適用于380V、3相、50Hz，它的防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不滲油。
　　2、中間軸承
　　螺旋輸送機中間軸承分為分別是頭部軸承和中間軸承。
　　3、螺旋軸

　　螺旋軸通常采用的是中空設計，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向?qū)Υ┛招妮S與實心軸來固定連接螺旋軸。

　　4、螺旋葉片
　　葉片采用不銹鋼材料通過專用模具的澆鑄而成，因而具有足夠的強度和剛度并且葉片表面光潔、無毛刺，又具有合適的旋轉速度，不容易變形。螺旋輸送機葉片可分為滿葉式、帶葉式、槳葉式、齒式等幾種形式，可根據物料選擇碳鋼、不銹鋼及錳鋼材質，對于輸送機黏性、纏繞性物料，可采用無軸螺旋葉片。
　　5、螺旋機本體
　　主要由頭節、中間節、尾節等部分組成。頭節內裝有支推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸。

　　以上介紹的這幾種就是螺旋輸送機的基本的結構組成，如果想更好的使用設備只有做好了解，在后期的使用過程中才能夠順利。

2024.8.2  ZG
